Druckregeleinrichtungen		Pero



Pneumat

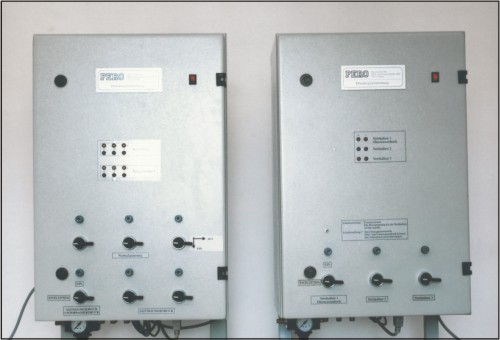

Druckregeleinrichtung
PNEUMAT II

Elektronischer Präzisionsdruckregler
mit minimalem Luftverbrauch
Für Triaxialanlagen und Durchlässigkeitsmeßgeräte




Für den triaxialen Scherversuch benötigt man präzise eingestellte Drucke, die sehr genau geregelt sind und über längere Zeit stabil gehalten werden. Dabei ist die Vorgabemöglichkeit  der Sollwerte über Rechner wünschenswert und der Eigenluftverbrauch sollte minimal sein. Das hier vorgestellte Druckregelgerät erfüllt diese Bedingungen und ist speziell für den Einsatz mit Triaxialgeräten / Durchlässigkeitsmeßgeräten konzipiert.

Die eingesetzte Regeltechnik ist seit vielen Jahren in Scher-/KD-Anlagen im Einsatz und hat sich bestens bewährt.
Der Eigenverbrauch im stationären Zustand ist minimal und liegt bei wenigen cm3 pro Minute. Das hat Einfluß auf die Wahl des erforderlichen Druckerzeugers und die oft damit verbundene Geräuschbelästigung. Damit ergeben sich gegenüber analogen Präzisionsdruckreglern, deren Eigenverbrauch immerhin bei einigen l/min liegt,  im praktischen Einsatz erhebliche Vorteile.

Der mechanisch-pneumatische Aufbau des Gerätes berücksichtigt die Randbedingungen bei der Durchführung des Triaxialversuches in folgenden Details:

Richtungsabhängiges Druckausgleichventil
als Druckwaage: verhindert, daß der Sättigungsdruck den Zellendruck übersteigt.

Dieses Ventil ist jeweils zwischen Zellendruckbehälter und Sättigungsdruckbehälter geschaltet. Es öffnet, sobald der Sättigungsdruck den Zellendruck aus irgendwelchen Gründen auch nur geringfügig überschreitet. Dieser Zustand kann ungewollt eintreten, wenn bei der Steuerung der Druckrampen Abweichungen auftreten oder wenn unbeabsichtigt falsche Werte eingestellt werden oder wenn Undichtigkeiten entstehen. Die Folge wäre ohne diese Sicherung ein Aufblähen der Probenhülle und die Zerstörung der aufwendig gewonnenen und eingebauten Bodenprobe.

Die eingesetzten Druckausgleichsventile mit hoher Ansprechempfindlichkeit verhindern solche Auswirkungen zuverlässig.

Druckbehälter mit 2,5 l Volumen
für jeden zu regelnden Druck: sorgt für optimale Regeleigenschaften

Gedrosselte Absperr- und Entlüftungsventile
dienen dem manuellen Freischalten der druckführenden Teile der Triaxialanlage.

Die Ventile  sind so eingebaut, daß Zellen und Vordruckbehälter entlüftet werden. Dabei wird der Luftstrom so gedrosselt, daß auch während der Entlüftung die Druckausgleichsventile ansprechen können, falls der Sättigungsdruck den Zellendruck übersteigen sollte. Damit wird gewährleistet, daß die Bodenprobe vor dem Ausbau nicht zusätzlich unter Wasser gesetzt wird, was die Bestimmung des Wassergehaltes nach dem Versuch unmöglich machen könnte.

Schnittstelle zu PERO Dataloggern
ermöglicht die Abkopplung des PC nach dem Download

Der Datalogger errechnet aus der jeweils zugeordneten Meßstelle für den Sollwert die erforderlichen Steuerzeiten für eine Regelung nach dem Verfahren der Pulsdauermodulation und gibt direkt ohne Umweg über den PC die Steuersignale an den Druckregler. Damit ist gewährleistet, daß der PC nach einem einmaligen Download bei Versuchsbeginn für die Regelung nicht mehr benötigt wird und während der Konsolidationsdauer für andere Zwecke eingesetzt werden kann.



Druckluftinterface PNEUMAT

Das Druckluftinterface PNEUMAT ist ein pneumatisches Steuergerät , ausgerüstet mit 12 Magnetventilen, einstellbaren Drosselventilen, Stromversorgungsteil und Rechnerinterface. Die Magnetventile sind in einem geschlossenen Gehäuse verschlaucht und verdrahtet.

  Auf der Gehäuserückwand stehen folgende Anschlüsse zur Verfügung:

Auf der Fronttafel befinden sich 12 Leuchtdrucktaster für die manuelle Betätigung der Ventile zu Testzwecken.

Die Steuereingänge sind galvanisch getrennt (Optokoppler), um Induktionsspitzen auf den Steuerleitungen zu vermeiden.

Nenndurchfluß der Ventile: 400 l/min
Einstellbereich der Drosselventile: 0-150 l/min
